Instalando um Dispositivo

Este guia irá ajudá-lo a instalar fisicamente o dispositivo PLConnect na máquina industrial.

Itens Inclusos na Caixa​

Antes de começar a instalação, verifique se todos os itens estão presentes:

  1. Dispositivo PLConnect
  2. Adaptador de Rede
  3. Fonte de Alimentação
  4. Cabo de Rede (2 unidades)

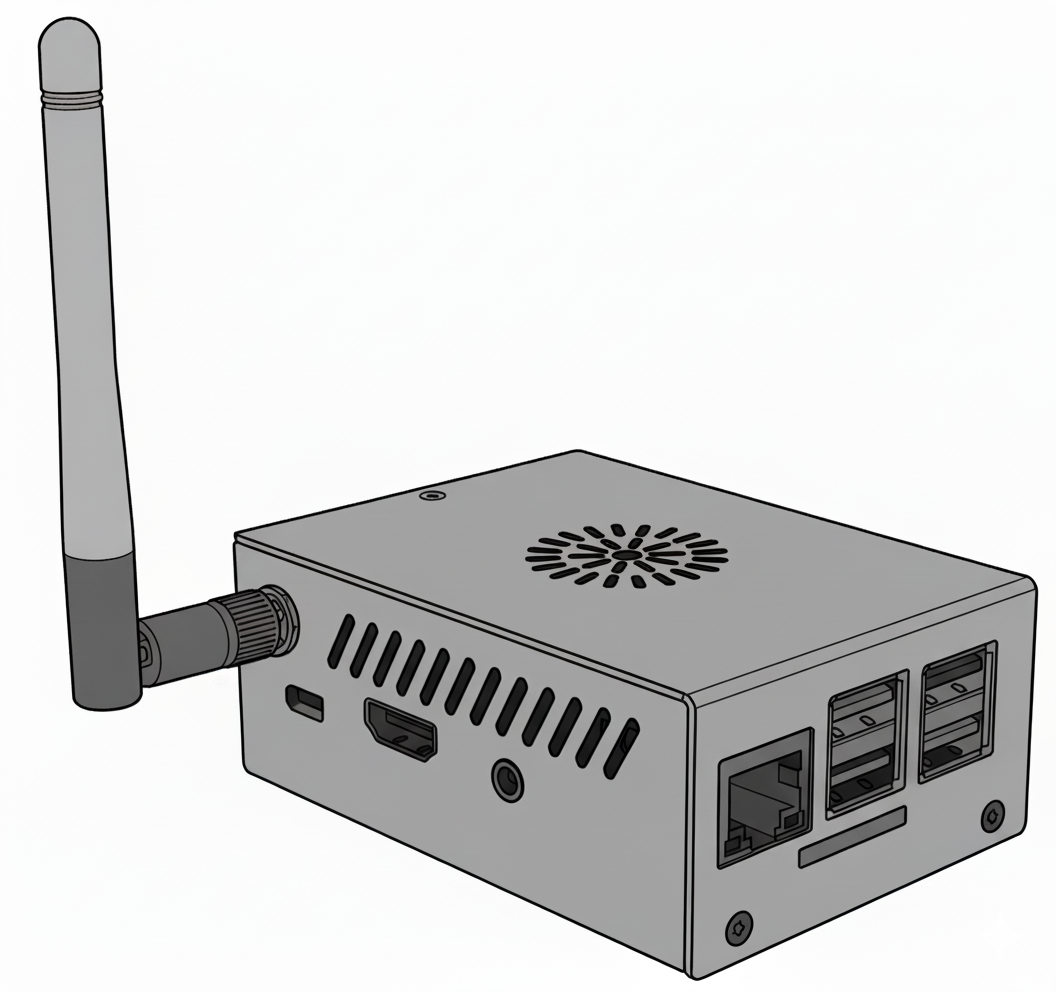

Itens da caixa

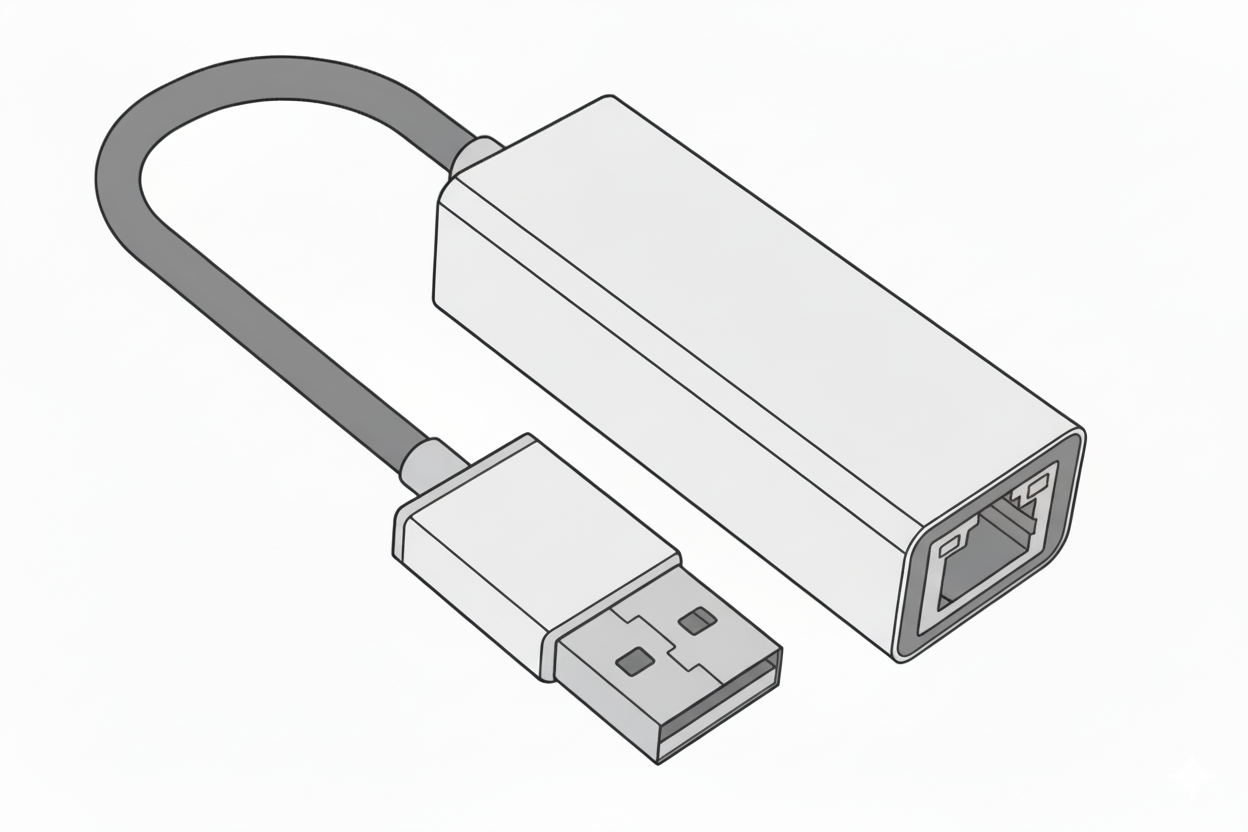

Adaptador de rede

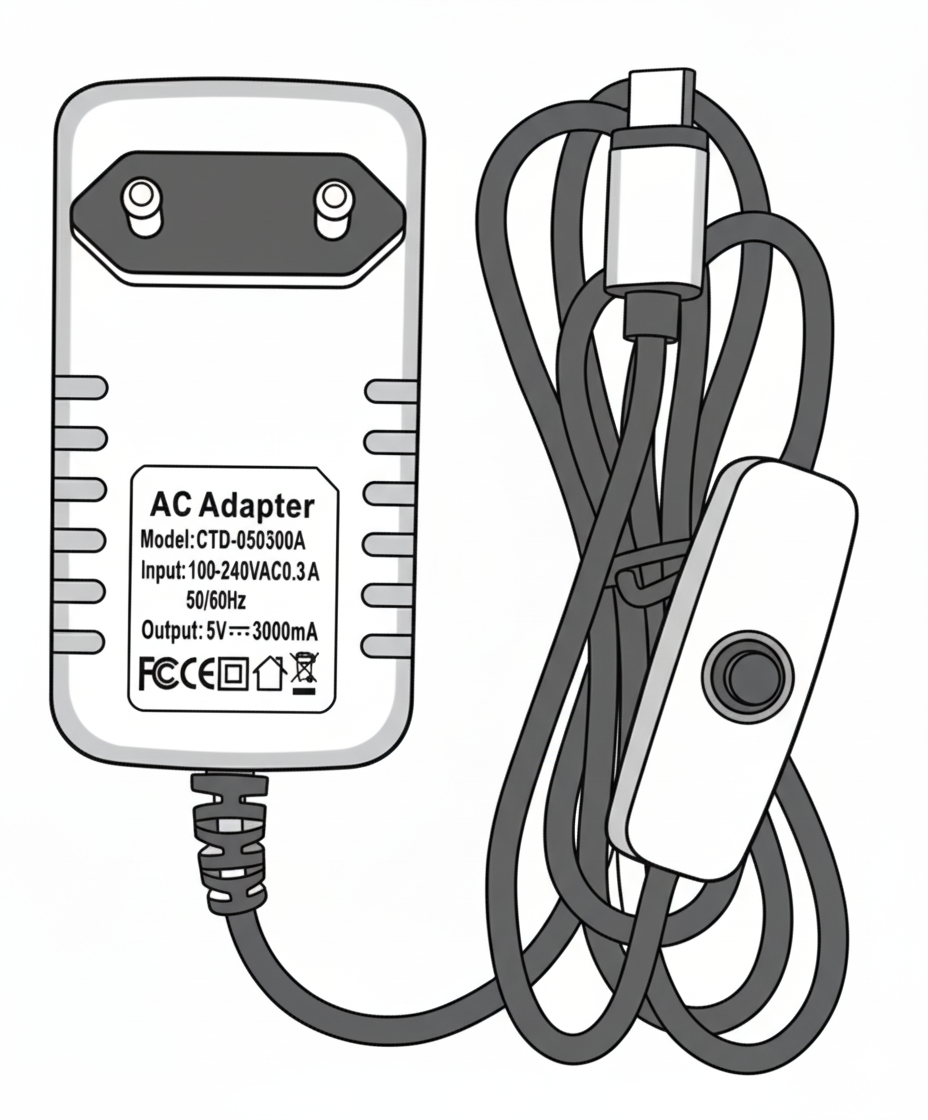

Fonte de alimentação

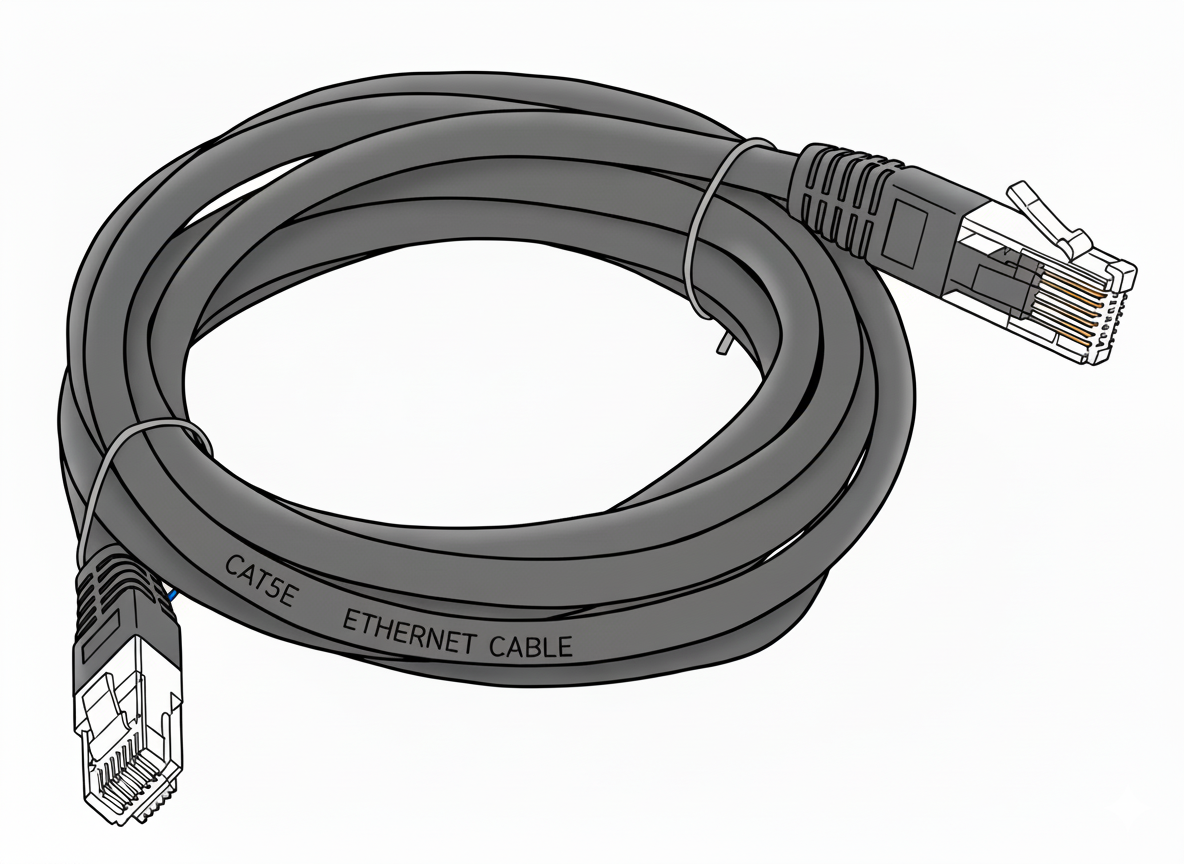

Cabo de rede

Portas do Dispositivo​

O dispositivo PLConnect possui as seguintes portas importantes:

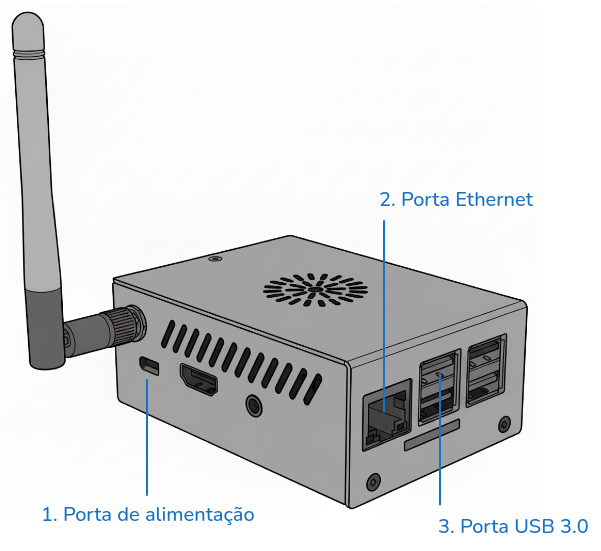

Diagrama do dispositivo

  1. Porta de alimentação - Para conexão da fonte de energia
  2. Porta Ethernet - Para conexão com o CLP da máquina
  3. Porta USB 3.0 - Para conexão do adaptador de rede (porta com cor azul)

Instruções de Instalação​

1. Conexão com o CLP​

  • Conecte um dos cabos de rede ao CLP da máquina
  • Conecte a outra extremidade do cabo na porta Ethernet do dispositivo (marcação número 2)

2. Conexão do Adaptador de Rede​

  • Conecte o adaptador de rede na porta USB 3.0 do dispositivo (marcação número 3, porta com cor azul)

3. Conexão com IHM ou Rede de Drivers​

  • Conecte o segundo cabo de rede no adaptador de rede
  • Conecte a outra extremidade do cabo na IHM ou na rede de drivers

4. Conexão da Fonte de Alimentação​

  • Conecte a fonte de alimentação na porta de alimentação do dispositivo (marcação número 1)
  • Conecte a fonte na tomada elétrica

Diagrama de Conexão Final​

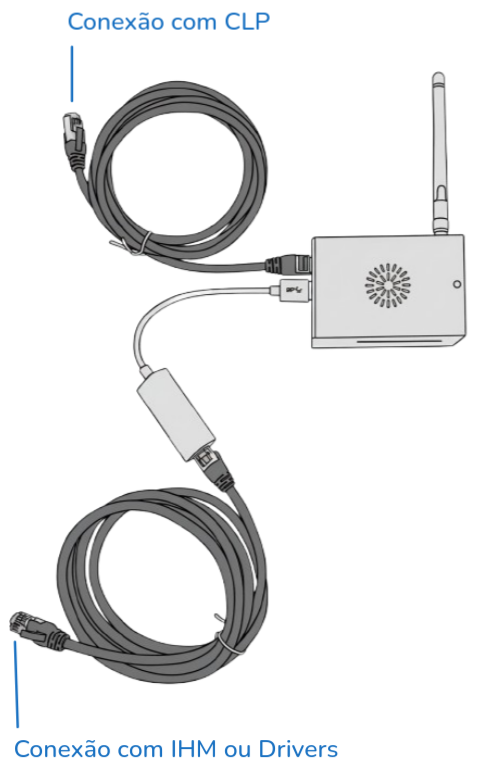

Após realizar todas as conexões, a instalação deve ficar conforme o diagrama abaixo:

Diagrama de montagem
